从原理图到现实 掌握根据电气控制原理图绘制版图与联接电路的专业方法

在电气工程领域，将一份清晰的原理图转化为实际可操作的版图并进行可靠的电气联接，是连接设计与实现的关键环节。这一过程不仅要求严谨的工程技术，更需要系统的方法和细致的操作。本文将深入探讨根据原理图绘制版图并完成电气控制电路联接的核心步骤与专业要点。

一、 深度理解原理图：一切工作的基石

在动笔绘制版图或动手接线之前，必须对电气控制电路原理图进行透彻分析。这包括：

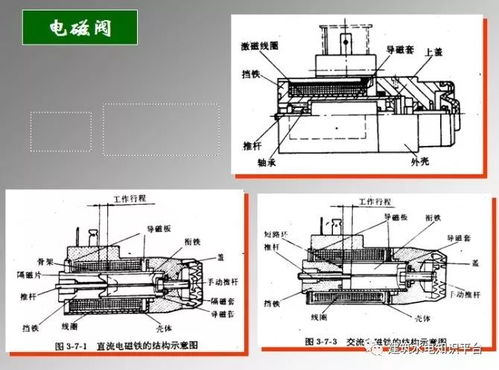

1. 识别核心元件：明确接触器、继电器、断路器、按钮、指示灯、传感器、电机等所有电气元件的符号、型号与规格。
2. 理清控制逻辑：分析主电路（动力部分）和控制电路（逻辑部分）。理解启动、停止、自锁、互锁、顺序控制、保护（如过载、短路）等逻辑关系。例如，一个典型的电机启保停电路，需要清晰理解启动按钮、停止按钮、接触器线圈及其自锁触头之间的电流路径。

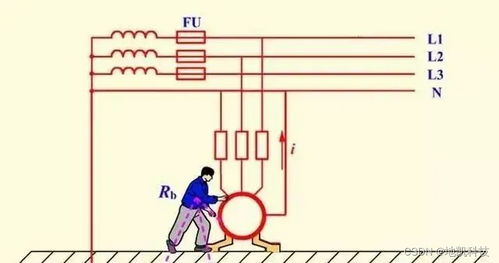

3. 明确电源与接地：确认供电类型（如AC 380V、AC 220V、DC 24V）、相序、中性线以及保护接地（PE）和工作接地线的分布。

二、 规划与绘制安装版图（布局图）

版图（或称布置图、安装图）是元件在控制柜、面板或设备上的物理位置规划。其绘制原则如下：

1. 功能分区：将元件按功能分组布局。通常，电源进线、总开关、主接触器、断路器等主电路元件置于柜体上部或一侧；控制电路元件（如小型继电器、PLC、端子排）置于中部；接线端子排应集中布置，便于接线和维护。
2. 散热与间距：发热元件（如大电阻、变频器）应留有足够散热空间，并考虑散热通道。元件之间、元件与柜体边缘之间需保持安全电气间隙和爬电距离，符合规范要求。
3. 布线通道预留：在版图设计中，需预先规划线槽、扎线杆的位置，确保走线路径清晰、简洁、避免交叉。进线、出线端子应靠近柜体出入口。
4. 人机交互便利：操作频繁的按钮、指示灯、触摸屏等应安装在便于观察和操作的面板上。

三、 进行电气联接：从图纸到实体线路

联接是将原理图中的电气逻辑关系，通过导线在实物元件间实现的过程。这是技术性与工艺性结合最强的步骤。

1. 准备阶段：

• 材料准备：根据原理图与版图，准备合适规格、颜色的导线（主电路导线截面积需满足电流要求，控制电路多采用多股软铜线）、线号管、端子、压接工具、缠绕管/线槽等。

• 元件安装：严格按照版图，将各电气元件牢固安装在导轨或安装板上。

1. 接线原则与工艺：

• “先主后控，先难后易”：通常先接主电路（电流大、线径粗），再接控制电路。从布局中心或不易操作的地方开始接线。

• “横平竖直，集中走线”：导线应沿预设线槽或扎线杆敷设，做到横平竖直、整齐美观。同一路径的导线应捆扎成束。

• “套号清晰，压接可靠”：每根导线的两端都必须套上与原理图编号一致的线号管，确保唯一可追溯。使用合适的冷压端子，确保导线与端子排、元件接线柱连接牢固，接触电阻小。

• “强弱电分离”：动力线（强电）与控制线（弱电）、模拟信号线应分开走线槽，或保持一定距离平行走线，必要时采用屏蔽线，以防电磁干扰。

1. 对照检查与测试：

• 接线过程核对：每接完一个回路，都应与原理图核对，确保连接点正确无误，特别是常开/常闭触点、线圈端子等。

• 连续性测试：接线完成后，在断电情况下，使用万用表电阻档检查线路通断。重点检查：电源不应短路；按钮、触点动作时通断状态应符合逻辑；自锁、互锁功能是否正常。

• 绝缘测试：使用兆欧表测量导线对地以及不同回路间的绝缘电阻，确保符合安全标准（通常要求>1MΩ）。

• 上电调试：在确保安全的前提下，分级上电（先控制电源，后主电源），通过模拟操作（如按下按钮）观察接触器、继电器动作顺序及指示灯状态，是否完全符合原理图设计的控制逻辑。

四、 文档与标识的完善

完工后，应使实物与图纸完全对应。更新版图以反映最终安装位置，在柜门内侧粘贴完整的原理图，并对空气开关、接触器等重要元件粘贴标签，注明其在原理图中的代号（如QF1，KM1）。

---

从电气控制原理图到完成版图绘制与实体电路联接，是一个环环相扣的系统工程。它考验工程师对电气原理的深刻理解、对空间布局的规划能力以及精益求精的工艺水准。始终坚持“图纸为指导，安全为前提，工艺为保障”的原则，是确保电气控制系统可靠、稳定、易于维护的根本。掌握这一技能，是每一位电气自动化从业者从理论走向实践不可或缺的专业能力。
