电气短接屏蔽信号的原理与电气联接应用

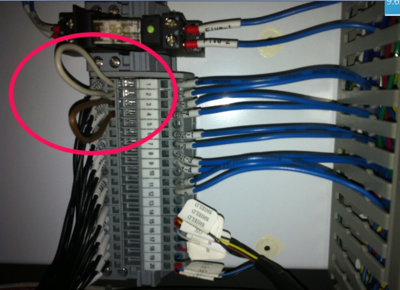

在电气工程中，'短接'是指用一根极低电阻的导体将电路中的两点直接连接起来。这种操作在特定情况下能够有效地屏蔽或旁路掉不需要的信号，其原理主要基于电路理论和电磁兼容性（EMC）的考量。理解这一现象，需要从信号路径、阻抗匹配和干扰抑制等多个角度进行分析。

一、核心原理：低阻抗旁路与共模干扰抑制

短接之所以能屏蔽信号，其根本原因在于它为目标信号（通常是噪声或干扰信号）提供了一个远低于原路径的阻抗通道。根据电流总是倾向于选择阻抗最小路径流动的特性，干扰信号的大部分能量会被这个低阻抗的短路线分流（或称“旁路”），而无法到达我们期望保护的敏感电路或信号线。

1. 对于差模信号：如果在信号线与其回流路径（如地线）之间短接，相当于将信号本身短路。这对于有用的差分信号是毁灭性的，会导致信号无法传输。但如果是针对两线之间存在的、频率超出有用信号范围的差模噪声，在靠近噪声源处进行短接（例如使用电容），就可以将其高效滤除。

1. 对于共模信号：这是短接屏蔽中最常见的应用。共模干扰是指干扰电压同时出现在信号线（或多条信号线）与参考地之间，且幅度和相位相同。通过在信号线（或线束）与一个洁净的参考地（如机壳、接地平面）之间提供低阻抗通路（例如通过短接或使用共模扼流圈、电容等），可以为共模电流提供一个返回路径，防止其流入电路内部形成干扰电压。在设备接口处，将电缆屏蔽层与金属机壳进行360度的低阻抗“短接”（搭接），就是为了将外部的辐射干扰或传导干扰通过屏蔽层导走，避免进入设备内部。

二、在电气联接中的具体应用场景

在电气联接设计和安装中，利用短接思想来屏蔽信号是常见且关键的技术：

• 屏蔽电缆端接：屏蔽电缆的屏蔽层必须在端接处与连接器的金属外壳实现良好的低阻抗连接（短接）。如果屏蔽层悬空或只在一端接地，其屏蔽效果会大打折扣，甚至可能成为天线引入干扰。理想的“短接”是完整的360度搭接。

• 滤波电路设计：在电源入口或信号接口，经常使用电容将信号线（或电源线）与地短接。这里“短接”是对于高频干扰而言的——电容对高频呈现低阻抗，相当于将高频噪声短接到地；而对低频或直流的有用信号则呈现高阻抗，不影响其正常通过。

• 接地平面与分区：在PCB设计或机柜布线中，通过建立连续的低阻抗接地平面，并为不同性质的电路（如数字、模拟、功率）提供独立的、然后单点短接在一起的接地路径，可以防止噪声通过地线耦合。

• 静电放电（ESD）防护：在敏感接口处，使用瞬态抑制二极管（TVS）等器件，在出现高压静电脉冲时，它能瞬间将信号线对地（或对电源）“短接”，将大电流泄放，从而钳位电压，保护后级电路。

三、重要区别与注意事项

需要严格区分 “功能性短接” 与 “故障性短路” 。

• 功能性短接：是经过精心设计和计算的，通常针对特定的频率范围（如高频噪声），使用特定元件（如电容、磁珠、直接搭接）来实现，目的是提高系统EMC性能。
• 故障性短路：是意外的、通常为直流或低频的低阻抗路径，它会破坏电源或有用信号的正常传输，导致设备故障甚至损坏。

不恰当的短接（例如在错误的位置将信号地与机壳地直接短接）可能形成“地环路”，引入更严重的工频或低频干扰。因此，如何正确、有效地利用“短接”来屏蔽信号，是电气联接和电磁兼容设计中的一项关键技术，需要根据具体的信号类型、频率和系统架构来综合考虑。
